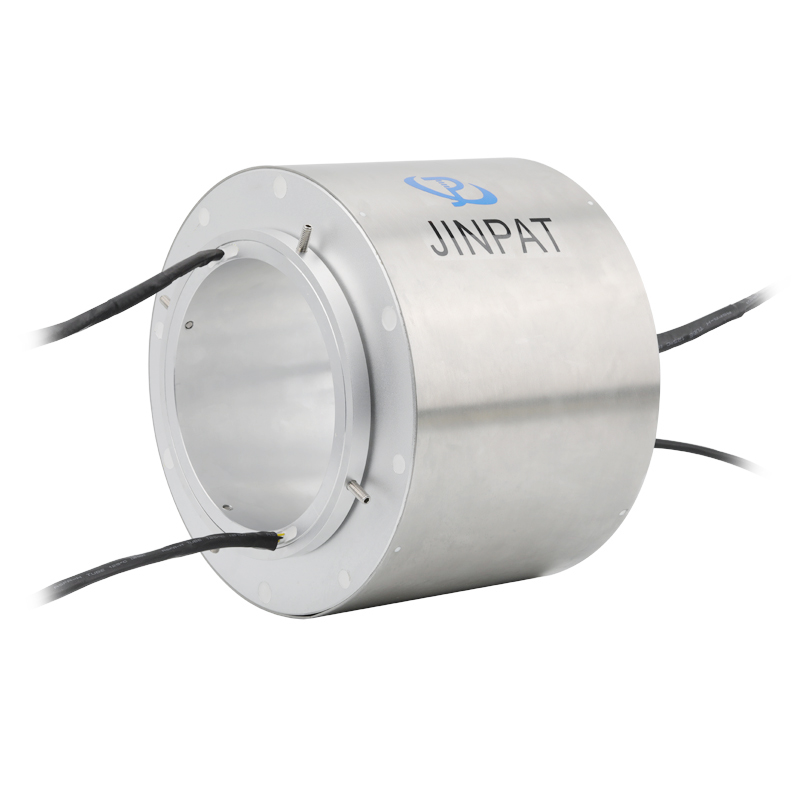

LPT150-Through-Bore conductix slip ringLPT150-Through-Bore conductix slip ring
  • LPT150-Through-Bore conductix slip ring
  • LPT150-Through-Bore conductix slip ring
  • 1/2
  • LPT150-Through-Bore conductix slip ring
  • LPT150-Through-Bore conductix slip ring

LPT150-Through-Bore conductix slip ring

share
copy Link
Facebook
X
LinkedIn
Current 5A/Signal/10A/15A
Voltage 240VAC/DC
Inner Diameter Φ150mm
Consult immediately
DetailInstallationReview(0)

Slip rings, also known as conductix slip ring, can be used in any system that requires rotation at several points in the transmission of power and signals. It improves the performance of machinery, simplifies system operation and eliminates fragile wires hanging from movable joints.


Conductix Slip Rings Advantages

◆ Unique signal handling performance with minimal electrical noise

◆ Compact design to fit in the most demanding space

◆ Low torque minimizes system torque budget

◆ Rapid delivery

Conductix Slip Rings Main Applications

◆ Packaging / wrapping machinery

◆ Semiconductor handling systems

◆ Industrial machinery

◆ Exhibit Display machinery

◆ Medical equipment

◆ Rotary index tables

◆ Process control equipment

◆ Emergency lighting, robotics palletizing machines,

◆ Heavy equipment turrets or cable reels



Electronic & ElectrucMechanical
CircuitsTotal6CKTWorking Speed0~300rp
Detail6X5AInner DiameterΦ150mm
Rating Voltage240VAC/ DCContact MaterialPrecious Metal
Dielectric Strength1000VAC@50HzHousing MaterialAluminum Alloy
Insulation Resistance≥500MΩ@500VDCLead Wire Length

Stator:300mm

Rotor:300mm

EnvironmentRemarks
Working Temperature-20°C~+60°Other/
Working Humidity≤60%RH



LPT150-0605-Outline Drawing



LPT150-0610-Outline Drawing



LPT150-0615-Outline Drawing


LPT150-1205-Outline Drawing



LPT150-1210-Outline Drawing



LPT150-1215-Outline Drawing



LPT150-1805-Outline Drawing



LPT150-1810-Outline Drawing



LPT150-1815-Outline Drawing



LPT150-2405-Outline Drawing



LPT150-2410-Outline Drawing



LPT150-2415-Outline Drawing
